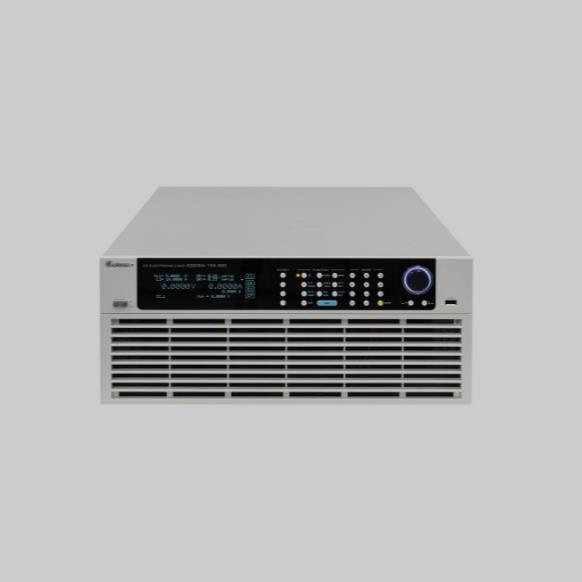

致茂Chroma 63206A-60-1000直流電子負載儀產品簡介

致茂Chroma 63206A-60-1000直流電子負載儀，主要是供服務器電源、A/D電源供應器、功率電子組件、車用電池、車用直流充電樁及一些電力電子組件等產品測試使用。高功率、并聯功能、同步動態的專屬能力，更有瞬間三倍額定功率的拉載能力，適合應用于車用電池與燃料電池等高功率的待測物測試。該系列為60V、150V、600V、1200V，三種電壓范圍，功率范圍由2kW至24kW、單一臺的電流可達2000A；透過并聯，功率更可達240kW。大功率的電子負載主要可應用于測試車用充電樁與車用電池的放電。

MODEL 63200A 系列特點

額定功率:2kW,3kW,4kW,5kW,6kW,8kW, 10kW,12kW, 15kW, 18kW,20kW,24kW,最高達240kW(并聯)

電壓范圍:60V、150V、600V、1200V

電流范圍:最高達2000A

低電壓操作特性0.6v@1000A(Typical)

定電流、定電阻、定電壓及定功率操作模式

定電阻+定電流、定電阻+定電壓、定電流+定電壓等進階操作模式

主/從并聯控制，并聯數量高達10臺

靜態與動態負載下進行同步動態控制

使用者自訂波形(UDW)

定阻抗(CZ)模式模擬電容性負載開機

外部負載電流模擬

高達50kHz的自動變頻動態掃瞄(Sweep)

即時的電源供應器負載暫態響應模擬

及電壓峰值(Vpk+/-)量測

可透過前面板直接編程255組時序

高精準度的電壓及電流量測

高速且精準的數位化(Digitizing)

資料/量測擷取

待測物過電流/過載保護時，電壓、電流及最大功率點(Pmax)的保護點量測

時間量測、電池放電計時

瞬間過功率拉載

短路模擬

智慧型風扇控制

保護功能:過電流(可調)、過溫度、過功率(可調)保護與過電壓、反向告警

標配USB介面

選配Ethernet、GPIB、CAN BUS介面

超高功率密度與自定義快捷鍵設計

Chroma的63206A-60-1000高功率可編程電子負載搭載數字信號微處理器(200MHz)，有優化的速度與控制性能。超高功率密度(6kW@4U)可省下許多空間、超高電壓(0.015%+0.015%F.S.)與電流(0.04%+0.04%F.S.)量測精度可確保量測準確性、全系列型號皆可單獨手動操作、可遠程控制，對于更高功率的電源，可設定為主從控制達到多臺并聯操作，并具備同步拉載能力，以模擬實際拉載狀況。優良的超高功率密度設計，高功率電子負載體積大、移動不便的觀念，能為實驗室節省不少空間，同時能輕松解決自動測試系統更新電子負載時的空間議題。此外，63200A亦提供四組自行定義的常用快捷鍵，讓使用者能更快速的進入所需要的操作模式。

基本負載應用

63206A-60-1000有定電壓、定電流、定電阻與定功率模式，藉由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對于電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流的正確性。當待測物為電池時，電子負載則可轉變?yōu)榉抡骐娮釉O(shè)備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的仿真拉載行為來進行電池的分析，而定功率模式則是仿真電子設備拉載行為的正確選擇之一。

正弦波動態負載

63206A-60-1000具備特別的正弦波拉載電流，可讓使用者設定拉載電流偏壓值(I_DC)、拉載正弦波(I_AC)及正弦波頻率值(Frequency)，此正弦波拉載的***低點不可小于零安培。此正弦波拉載電流功能可被應用在D/D及服務器電源供應器與燃料電池的直流內阻(DCIR)測試上。
